CS5210概述

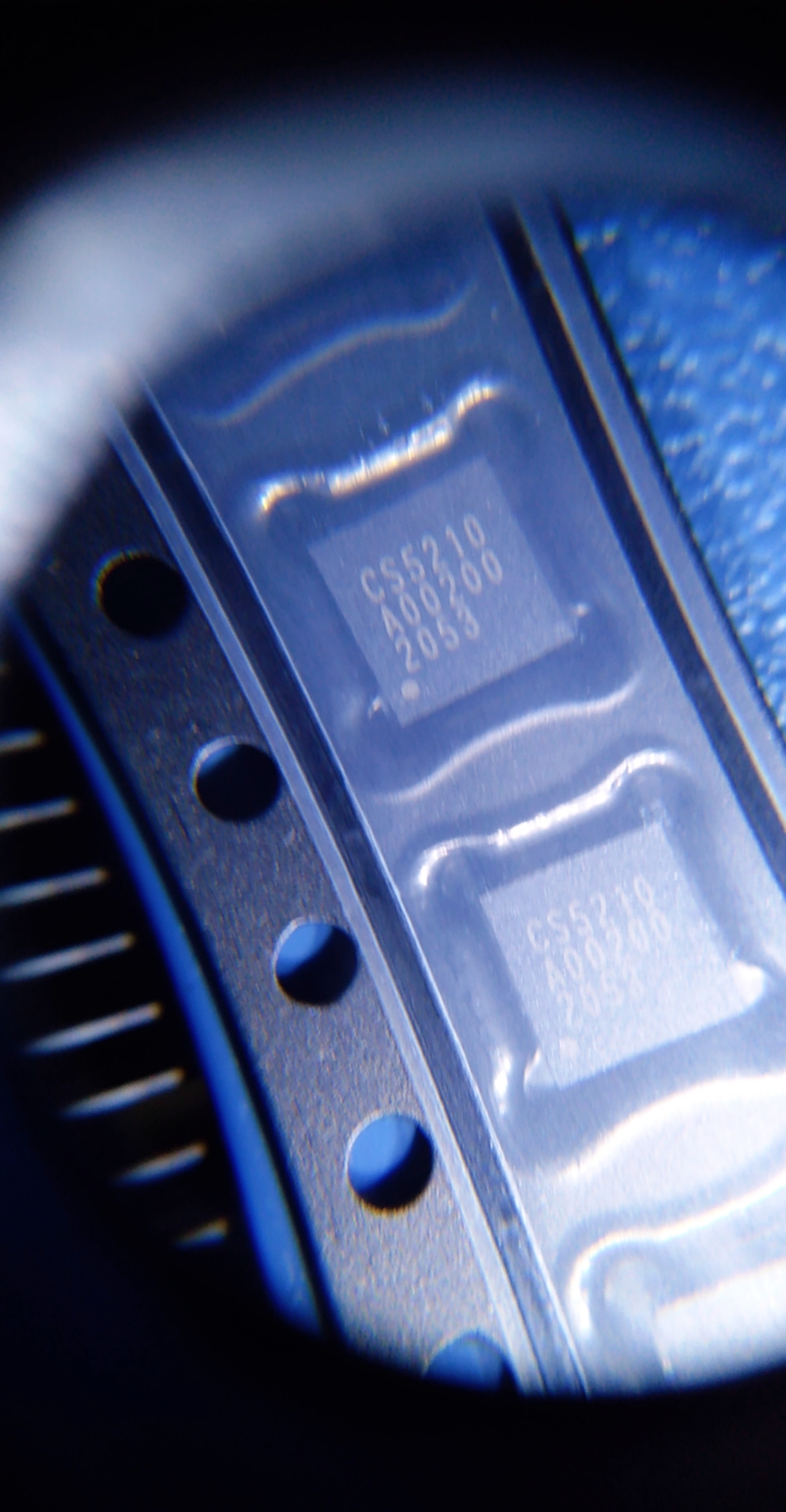

　　 Capstone CS5210 HDMI到VGA转换器结合了HDMI输入接口和模拟RGB DAC输出。支持内部LDO，节省成本，优化电路板空间。嵌入式单片机基于工业标准8051内核。
　　 CS5210适用于各种市场系统和显示应用程序，如笔记本电脑、主板、台式机、转换和对接系统。

参数特性
总则
HDMI 1.4兼容接收机
VGA输出接口，DAC速度高达~200 MHz像素速率，8位
视频分辨率支持高达1920x1200@60以及1920X1080@60Hz
内置振荡器，无需外部晶体
嵌入式线性差稳压器（LDO）
嵌入式微控制器
符合HDCP 1.4规范的片上HDCP引擎（可选）
集成片上HDCP 1.4键（可选）
嵌入式EDID（如果终端设备没有，CS5210将响应EDID）
支持EEPROM自由模式通过使用内部预写ROM
支持自动省电模式
支持VGA连接检测
内部上电复位（POR）
双通道16位分辨率sigma-delta DAC
I2C从接口和HDMI DDC接口可用于调试和固件更新。
QFN32 4x4包装
HDMI数字输入
HDMI 1.4兼容
内置高性能自适应均衡器
支持热插拔检测
VGA输出接口
时钟频率高达200 MHz的三重8位DAC（数模转换器）
视频分辨率支持高达1920x1200@60以及1920X1080@60Hz
嵌入式V-sync/H-sync 5V缓冲器
用于VGA连接器引脚的HBM 4-KV
符合VESA VSIS v1r2
嵌入式微控制器
工业标准8051核
支持I2C主从高达400 KHz。
电力与技术
单5V电源

超低待机功率<100uW

CS5210详细规格书如下：
