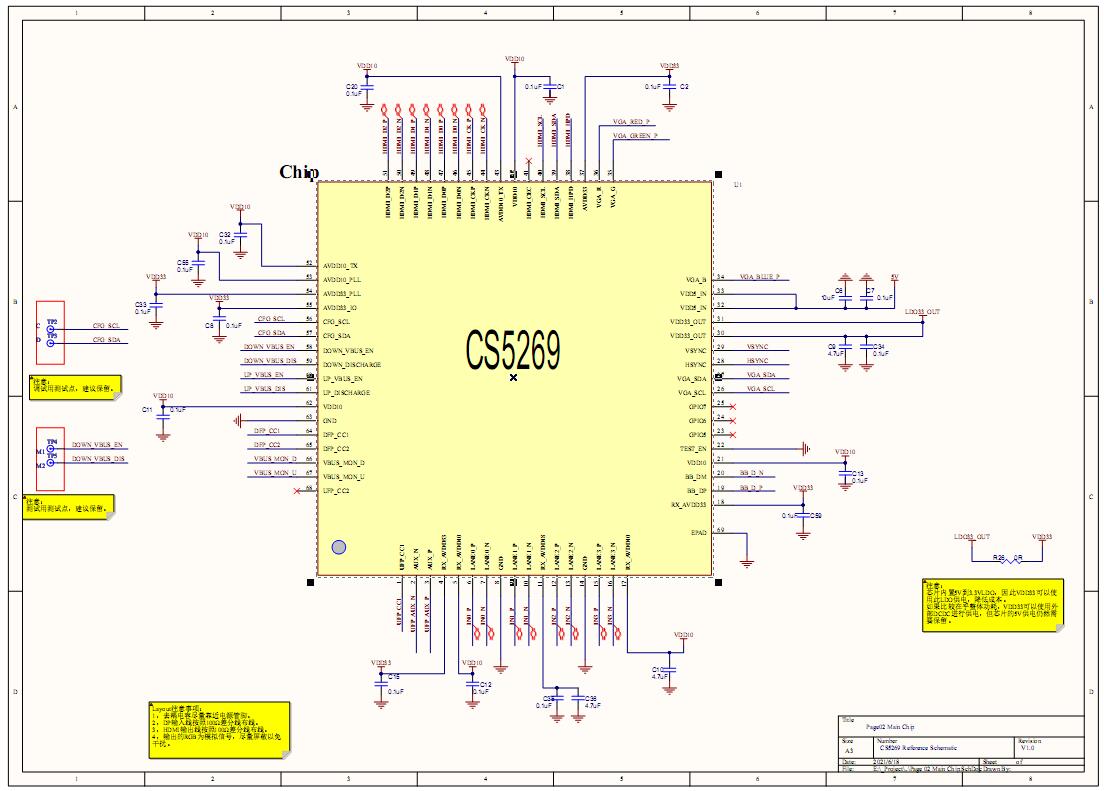

一、CS5269介绍
Capstone CS5269是一款高性能Type-C/DP1.4至HDMI2.0b和VGA转换器，设计用于USB Type-C源或DP1.4源连接到HDMI2.0b接收器。CS5269集成了DP1.4兼容接收机、兼容HDMI2.0b的发射机和VGA输出接口。另外，两个CC控制器包括CC通信，以实现DPAlt模式和PD传输功能，一个用于上游Type-C端口和另一个用于下游端口。
DP接口包括4条主通道、辅助通道和HPD信号。最高支持5.4Gbps(HBR2）的数据速率。DP接收机兼容HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。
HDMI接口包括4个TMDS时钟/数据对、DDC和HPD信号。HDMI发射能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率和UHD 4k 60Hz格式。HDMI发射包含支持HDCP1.4和HDCP2.3。由于包含HDCP，CS5269AN允许安全传输受保护的内容，嵌入式密钥可提供最高级别的HDCP密钥安全性。
　CS5269是一种高度集成的单芯片，适用于多个细分市场和显示应用，如适配器、扩展坞等。

二、CS5269特性
总则
　USB Type-C 规范 1.2
兼容VESA DisplayPort TM(DP) v1.4
兼容HDMI规范v2.0b，数据速率高达每通道6-Gbps。
兼容USB PowerDelivery(PD) v 3.0 t
支持所有USB Type-C ChannelConfiguration (CC)通道配置
内置晶振，无需外部晶振
内置MCU和SPI flash
嵌入式V-sync/H-sync
嵌入式EDID（如果终端设备没有，CS5269AN将响应EDID）
支持HDCP 1.4和HDCP2.3，带on-chip keys以支持HDCP中继器。
支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc
192KHz x8通道的最大音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口

USB Type-C DisplayPort（DP）Alt模式输入（接收器）
USB Type-C规范1.2和向后兼容Type-C规范1.0
VESA DisplayPort TM v1.4兼容。支持4-lane
内置CC控制器，用于插头和方向检测
用于充电器和正常通信的双CC端口
高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1-MHz AUX
USB Type-C通道配置（CC）功能
USB Power Delivery Spec 3.0 兼容集成USB Power Delivery (PD-BMC) PHY.Support for Message Protocol. 支持Policy Engine. 支持basic Device Policy Manager
支持热插拔检测（HPD）

HDMI数字输出
兼容HDMI 2.0b
每个通道的最大数据速率高达6-Gbps
支持高达3840 x2160@60Hz 或者4096x2160@60Hz
音频流处理
LPCM和压缩音频编码格式
192k Hz x8通道的最大音频采样率支持高动态范围（HDR）元数据处理

VGA输出接口
时钟频率高达210MHz的三重8位DAC（数模转换器）
支持高达1920x1200@60Hz,1920x1440@60Hz （降低消隐），2048x1152@60Hz （降低消隐），以及2048x1536@60Hz （降低消隐）
嵌入式V-sync/H-sync缓冲
符合VESA VSIS v1r2

其它
支持I2C主从高达400 kHz。
HBM 4KV用于连接器引脚
8*8mm 68针QFN68封装，带e-Pad

Power 技术
　　5V/1.0V系统电压，集成3.3V LDO和1.8V LDO。
